Partes del zapato: anatomía completa, del corte a la suela
Un zapato parece un solo objeto. Son entre quince y cuarenta piezas distintas, la mayoría de las cuales nunca se ven, y cada una con una forma que alguien tuvo que calcular. Aprender sus nombres es el primer paso; entender por qué existe cada una es lo que separa conocer el vocabulario de entender el calzado.
Puntos clave
- El zapato se divide en tres grupos: el corte (todo lo que va por encima del piso), el piso (todo lo que va por debajo) y los refuerzos internos.
- Las piezas principales del corte son la pala, los cuartos, la lengua y el collar. El patrón es el conjunto de estas formas desarrolladas en plano.
- Las partes que no se ven — puntera, contrafuerte, cambrillón, plantilla de armado — son las que mantienen la forma del zapato con el uso.
- La misma pieza cambia de nombre según el país y la tradición: pala o capellada, cuarto o talonera. Ambas son correctas.
- Cada parte es una pieza que hay que cortar, así que el número de piezas determina el coste: más paneles significa más corte, más costura y más tolerancia.
¿Cuáles son las partes del zapato?
El zapato se divide en tres grupos:
- El corte — todos los componentes por encima del piso, la parte que envuelve el pie.
- El piso — todos los componentes por debajo del pie, de la plantilla a la suela y el tacón.
- Los refuerzos — piezas internas, invisibles en el zapato terminado, que le dan estructura.
Esa agrupación importa más que los nombres individuales, porque se corresponde con cómo se fabrica realmente un zapato: el corte se corta y se cose en plano y después se conforma sobre una horma, el piso se monta después, y los refuerzos entran durante el montado. El grupo de una pieza te dice en qué momento del proceso aparece.
La mayoría de las guías de anatomía enumeran las partes visibles y ahí se detienen. Esta incluye las ocultas, porque en una oficina técnica esas son la mitad de la conversación.

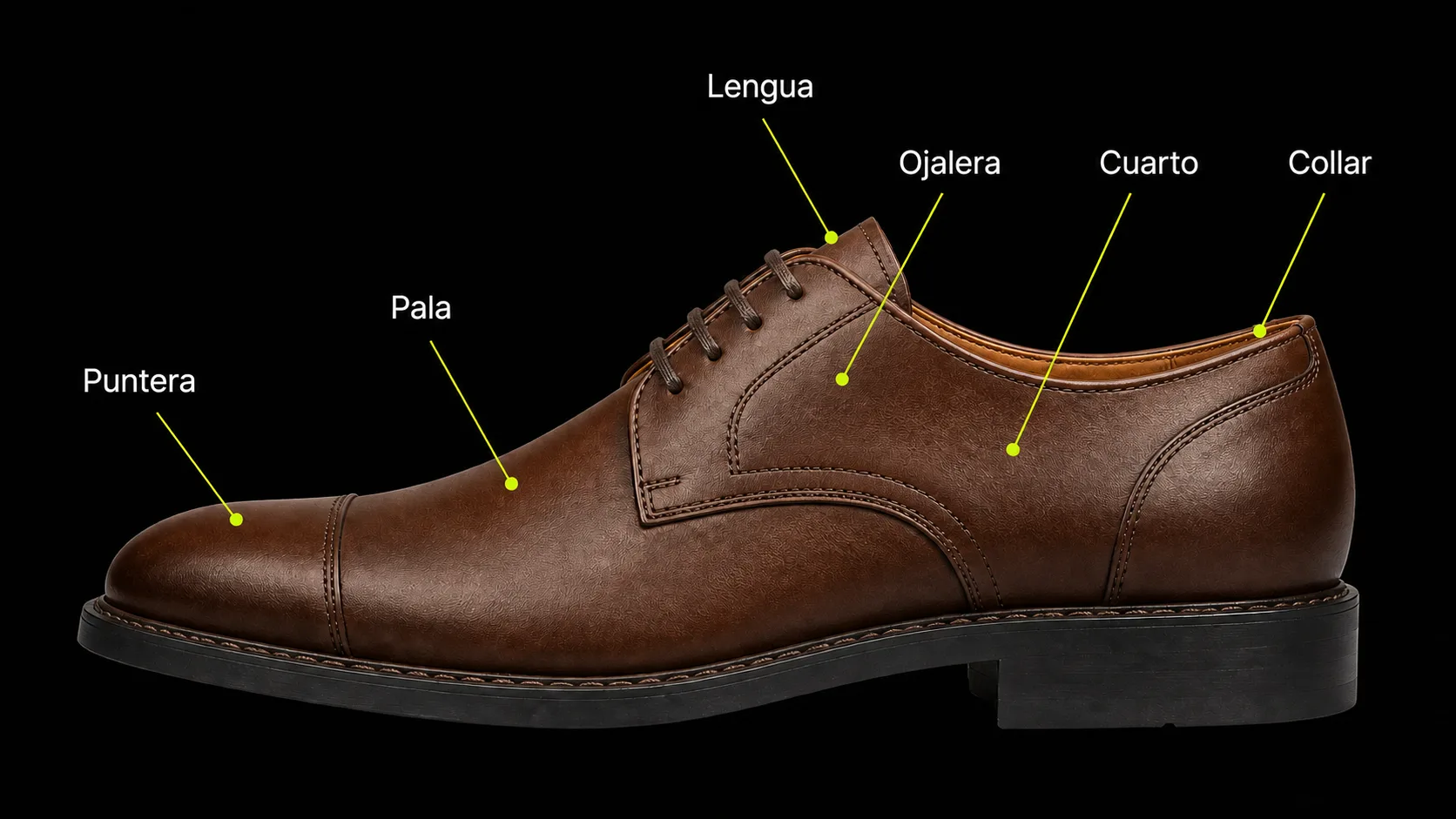

Partes del corte
El corte es lo que dibuja un diseñador y lo que corta un patronista. En un derby o un oxford clásico, estas son las piezas.
- Pala (o capellada) — la sección delantera que cubre los dedos y el empeine. La pieza más grande en la mayoría de zapatos, y la que más tensión sufre durante el montado.
- Cuartos (o taloneras) — las dos secciones laterales y traseras que van desde la pala hasta el talón. En muchas construcciones se unen en una costura trasera centrada en el talón.
- Puntera (tope) — un panel adicional sobre los dedos, decorativo o protector. La versión lisa es la puntera recta; la pala picada (brogue) es la misma idea con el borde perforado y recortado.
- Lengua — la tira que va bajo el cordonaje. Puede cortarse como parte de la pala o como pieza independiente.
- Ojalera — el panel que lleva los ojetes. Que se sitúe por encima de la pala (derby) o por debajo (oxford) es la única diferencia entre esos dos tipos de zapato.
- Collar (o brocal) — el borde acabado alrededor de la entrada del tobillo, normalmente acolchado y ribeteado.
- Ojetes — los agujeros del cordón, a menudo reforzados con anillos metálicos.
- Garganta — el punto donde la pala se encuentra con la ojalera. Su posición controla cuánto se abre el zapato, y por tanto lo fácil que es calzarlo.
Dos notas de vocabulario que conviene conocer: la terminología cambia entre España y América Latina — pala y capellada, cuarto y talonera, piso y suela se usan de forma distinta según el país y la fábrica. Y el calzado deportivo tiene un vocabulario propio, que se trata más abajo. Ninguno es incorrecto: depende de en qué industria y en qué país estés.
El glosario de diseño de calzado 3D recoge estos términos junto a los de CAD y producción.
El forro
Entre el corte y el pie hay un segundo juego completo de piezas: el forro. Se corta de su propio patrón, en su propio material — normalmente una piel más blanda o un textil — y no es simplemente el corte repetido.
- Forro de pala — detrás de la sección delantera.
- Forro de cuartos — detrás de los laterales y la parte trasera.
- Talonera de forro — la tira trasera, a menudo de piel más resistente porque sufre más abrasión.
- Plantilla de limpieza — la que se ve al mirar dentro del zapato, normalmente con la marca.
El patrón del forro difiere en dimensión del patrón del corte, porque el forro va en un radio menor: al estar dentro, sus piezas son ligeramente más pequeñas y sus costuras se desplazan a propósito para que nunca se acumulen dos espesores en el mismo punto. Hacerlo mal produce una arista que el usuario nota bajo el pie o contra el talón.

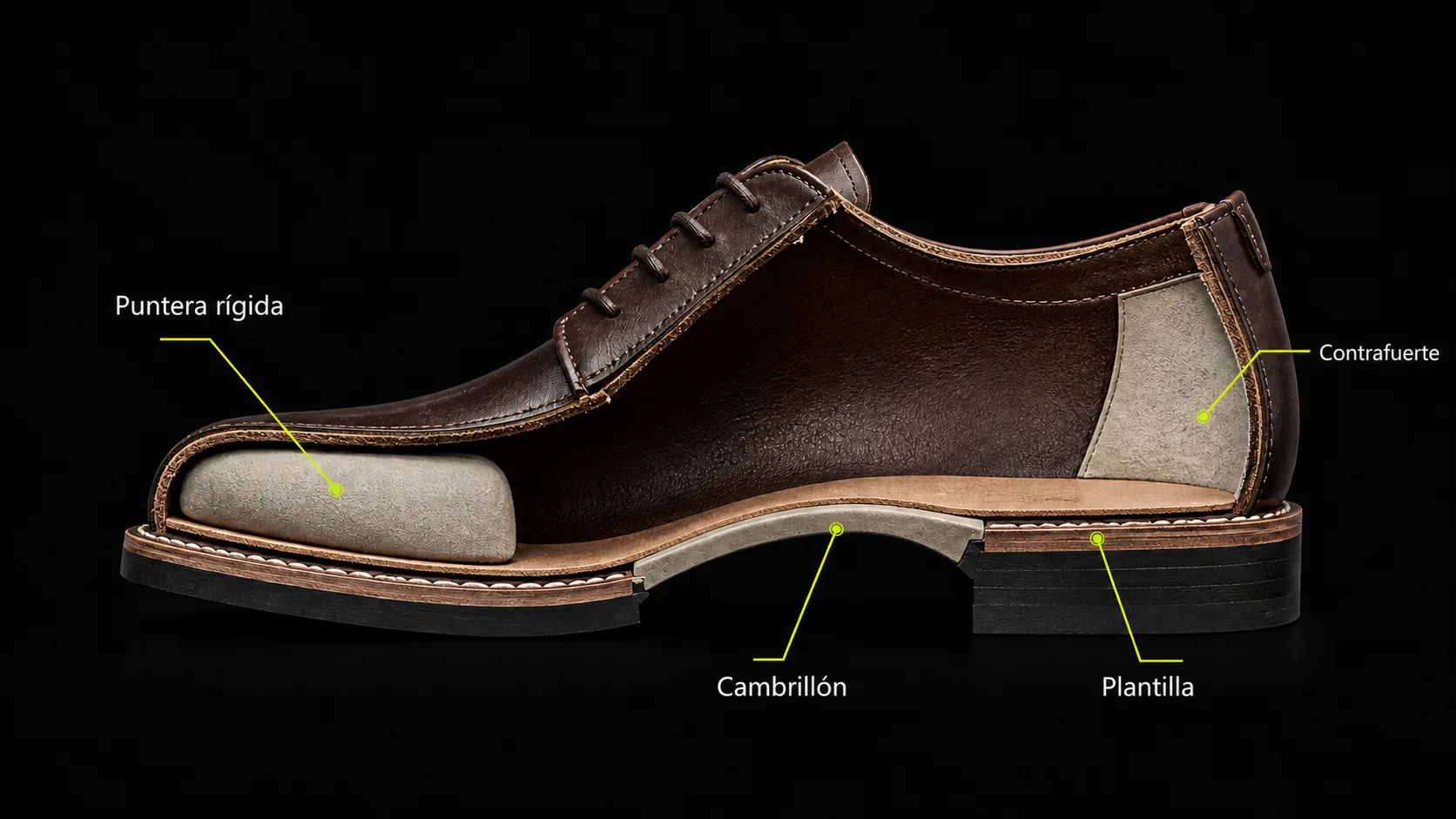

Los refuerzos: las partes que no se ven
Son las piezas que deciden si un zapato sigue pareciendo un zapato al cabo de un año.
- Puntera rígida (tope) — un refuerzo dentro de la parte delantera que mantiene la forma de la punta. Sin ella, la punta se hunde en pocas semanas.
- Contrafuerte — un refuerzo rígido en el talón que evita que la parte trasera se arrugue y sujeta el pie. Junto con la puntera, es lo que significa "calzado estructurado".
- Cambrillón — una lámina rígida, históricamente de acero y hoy a menudo de composite, que va bajo el arco. Transmite la carga entre tacón y planta y evita que el zapato flexione donde no debe. En calzado con tacón es estructural, no opcional.
- Plantilla de armado — la capa a la que se fija el corte por debajo, y que forma la base sobre la que se apoya el pie.
- Relleno — el material que ocupa la cavidad entre plantilla y suela, dando solidez al piso.
- Cintas de refuerzo — tiras estrechas que respaldan líneas de tensión y costuras.
Cada uno de estos es una pieza más del patrón. Un zapato "sencillo" con un corte de cinco piezas suele tener doce o quince una vez contados el forro y los refuerzos.
El piso
- Plantilla — la capa directamente bajo el pie, dentro del zapato. En muchas construcciones es donde se ancla el corte.
- Entresuela — una capa intermedia para amortiguación o altura. Central en el calzado deportivo, ausente en muchas construcciones de vestir.
- Suela — la superficie en contacto con el suelo. Piel, caucho, TPU o EVA, según el uso.
- Tacón — el bloque trasero elevado. Construido por capas apiladas, moldeado en una pieza, o forrado con el material del corte.
- Tapa — la superficie de desgaste reemplazable en la base del tacón.
- Vira (guardolo) — en un zapato de construcción Goodyear, la tira de piel cosida al perímetro que une corte, plantilla y suela. Es lo que permite recambiar la suela.
- Canto — la línea donde el corte se une al piso en todo el perímetro.

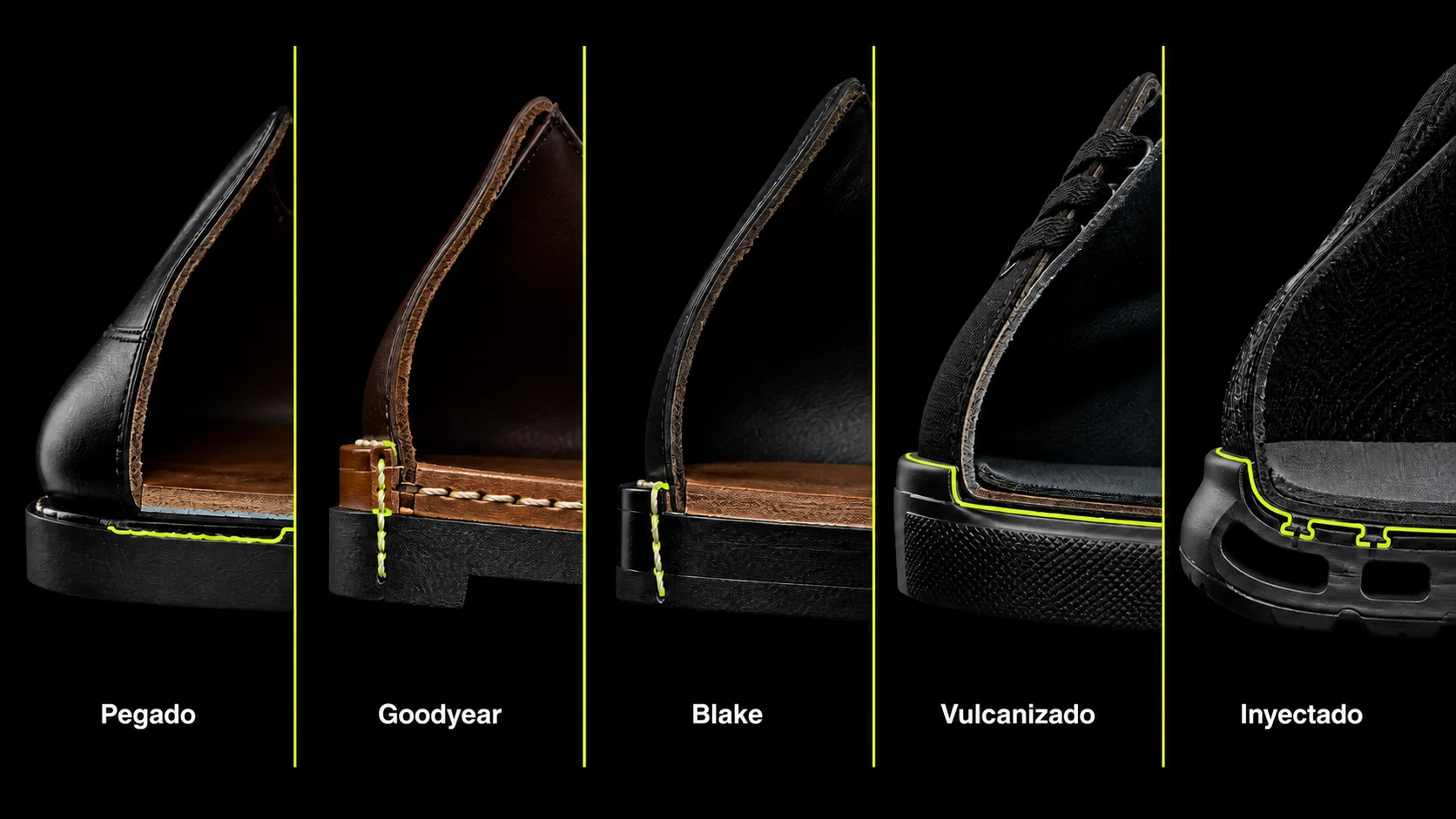

Cómo se unen las partes: tipos de construcción
El mismo juego de piezas puede montarse de formas distintas, y el método determina la reparabilidad y el coste.
| Construcción | Cómo se une la suela | ¿Recambiable? | Uso habitual |
|---|---|---|---|
| Pegado (cementado) | Adhesivo | En la práctica, no | Calzado de volumen, deportivo |
| Goodyear | Cosida a la vira sobre una nervadura | Sí, varias veces | Zapato de vestir clásico, botas |
| Blake | Cosida directamente a través de plantilla y suela | Sí, una o dos veces | Zapato de vestir más ligero |
| Vulcanizado | Caucho unido por calor | No | Zapatillas de lona |
| Inyectado | Suela moldeada directamente sobre el corte | No | Calzado de trabajo y volumen |
La construcción se decide al principio, porque cambia el patrón del corte. Un corte para Goodyear necesita más material en el borde inferior para doblarse y quedar sujeto; uno pegado necesita menos. No se puede cambiar de construcción avanzado el desarrollo sin volver a cortar el patrón.
Partes de una zapatilla: el vocabulario deportivo
La zapatilla deportiva viene de otra tradición, y sus nombres lo reflejan. La lógica de fondo es la misma — un corte, un piso, refuerzos — pero casi nada se llama como en un zapato de vestir.
- Puntera (toe box) — la sección delantera sobre los dedos; el término se refiere al volumen tanto como al panel.
- Guardabarros (mudguard) — la banda de refuerzo que rodea la punta y los laterales por abajo, protegiendo la unión entre corte y piso. No tiene equivalente en el zapato de vestir.
- Ojalera (eyestay) — el panel de los ojetes.
- Silla (saddle) — el panel central sobre el empeine, que a menudo lleva la marca.
- Contrafuerte externo (heel clip) — el refuerzo trasero, frecuentemente exterior en una zapatilla donde en el zapato de vestir siempre es interno.
- Entresuela — la capa de amortiguación, donde vive la tecnología: espumas, placas, cámaras de aire.
- Suela — la capa exterior de caucho, con dibujo antideslizante.
- Tirador de talón — el lazo superior trasero para calzarse.
Dos diferencias estructurales importan más que el vocabulario. Primera: las zapatillas pegan más y cosen menos — dominan las construcciones cementada y vulcanizada, así que los solapes van encolados en lugar de cosidos. Segunda: la entresuela lleva la ingeniería — en un zapato de vestir la horma define el carácter, mientras que en una zapatilla buena parte del rendimiento está en el piso.
Por qué los nombres importan más de lo que parece
Para un diseñador o un técnico, las partes no son vocabulario. Son las piezas del patrón.
Cada parte es una forma que alguien tiene que cortar. El corte se diseña sobre una forma tridimensional — la horma — y después se desarrolla en piezas planas con las que trabajar. Ese desarrollo en plano es lo que convierte "pala" de un nombre en un contorno físico con su margen alrededor.
El número de piezas es coste. Cada panel adicional es una operación de corte, una de costura y una tolerancia que puede fallar. Un corte de doce piezas no es un corte económico, cuesten lo que cuesten los materiales. Es la forma más habitual de que un diseño resulte imposible de fabricar a su precio objetivo — y se decide en la fase de dibujo, normalmente sin que nadie se dé cuenta.
Los límites entre piezas son donde fallan los zapatos. Las costuras, los bordes de panel y las transiciones entre zona reforzada y sin reforzar son las líneas de tensión. Dónde decides poner el borde de un panel es una decisión de durabilidad tanto como estética.
Por eso el CAD específico de calzado se organiza alrededor de piezas y no de superficies: construyes el corte sobre la horma, defines los límites de los paneles, y el programa te devuelve cada pieza con sus márgenes. El comparativo de software explica qué hace cada herramienta.
Preguntas frecuentes
¿Cuáles son las partes principales de un zapato?
El corte (pala, cuartos, lengua, ojalera, collar), el piso (plantilla, entresuela, suela, tacón) y los refuerzos internos (puntera rígida, contrafuerte, cambrillón, plantilla de armado). Un zapato estructurado típico tiene entre quince y cuarenta piezas una vez contados el forro y los refuerzos, la mayoría invisibles en el producto terminado.
¿Qué es el corte de un zapato?
El corte es todo lo que va por encima del piso: la parte que envuelve el pie. Sus piezas principales son la pala delante, los cuartos a los lados y detrás, la lengua bajo el cordonaje y el collar en la entrada. Se corta en plano a partir de un patrón, se cose, y después se conforma sobre una horma antes de montar el piso.
¿Cuál es la diferencia entre plantilla, entresuela y suela?
Son tres capas distintas del piso. La plantilla va directamente bajo el pie, dentro del zapato. La entresuela es una capa intermedia opcional para amortiguación o altura. La suela es la superficie que toca el suelo. Cuando se dice que un zapato tiene suela de piel, se habla de esta última.
¿Para qué sirve el cambrillón?
Es la lámina rígida bajo el arco que transmite la carga entre el tacón y la planta y evita que el zapato flexione en la cintura. En calzado plano y blando puede omitirse. En cualquier zapato con tacón es estructural: sin él el zapato se hunde en la cintura y la inclinación cambia con el uso.
¿Qué diferencia hay entre un oxford y un derby?
Una pieza, colocada de otra forma. En el oxford la ojalera se cose por debajo de la pala, dando una garganta cerrada. En el derby la ojalera va por encima de la pala, con la garganta abierta. Las mismas piezas, distinto solape — y el derby se abre más, por lo que admite un empeine más alto.
¿Cómo se llaman las partes de una zapatilla?
Puntera delante, guardabarros como banda protectora inferior, ojalera para el panel de cordones, silla sobre el empeine, contrafuerte o clip trasero, collar y lengua en la entrada, y después entresuela y suela. La estructura coincide con la de un zapato de vestir, pero casi cada parte tiene otro nombre, y la entresuela lleva una ingeniería que el calzado de vestir no tiene.
¿Por qué los nombres de las partes cambian según la fuente?
Porque el calzado se desarrolló como oficio regional y después se dividió en industrias separadas. Entre España y América Latina cambia el vocabulario — pala o capellada, cuarto o talonera, piso o suela. El calzado deportivo tiene el suyo propio. Todos son válidos en su contexto; lo que importa es ser coherente dentro de una misma ficha técnica.
De las partes al patrón
Conocer las partes es la puerta de entrada al calzado, y sigue siendo útil mucho después: los problemas de horma, de coste y de durabilidad se describen todos con estos términos. Cuando una fábrica dice que el contrafuerte queda bajo o que la pala tira en la garganta, las palabras son el diagnóstico.
El paso siguiente es aprender a producirlas: diseñar el corte sobre la horma, decidir dónde caen los límites de los paneles y desarrollar cada pieza en plano. Ese es el trabajo del patronaje de calzado, y donde empieza de verdad la carrera de diseñador de calzado 3D.
Soy Susanna Zampieri — diseñadora de calzado 3D, trainer oficial de Icad Universe y Brand Ambassador de iCad. El curso de diseño de calzado 3D enseña estas partes por lo que son en producción: piezas que se construyen sobre una horma y se desarrollan en un patrón.
