Dal 2D al 3D nella progettazione delle calzature: come funziona lo spianamento
C'è un paradosso alla base di ogni scarpa che esiste: l'oggetto finale è tridimensionale, ma per costruirlo servono pezzi di pelle piatti. Una tomaia nasce come insieme di sagome 2D — le "pelli" da tagliare e cucire. Eppure il suo profilo definitivo lo prende dalla forma, un oggetto scultoneo che simula il piede.

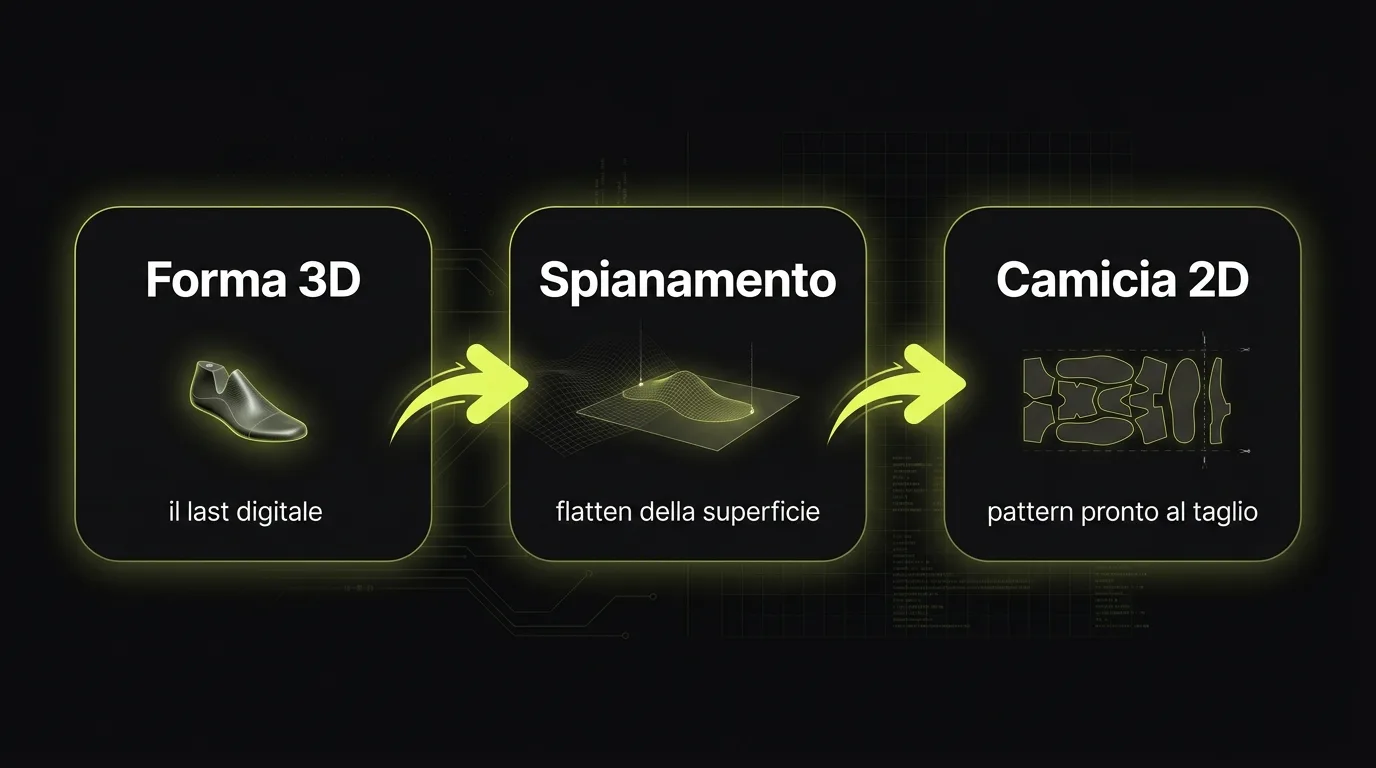

Come si passa da una cosa all'altra? Attraverso lo spianamento: il processo che traduce la superficie curva di una forma calzaturiera in un pattern bidimensionale utilizzabile in produzione. Lo spianamento calzature dal 2D al 3D è il ponte tra il mondo reale della scarpa e il foglio di carta del modellista. Con software come Icad Universe, questo passaggio si completa in pochi minuti con una precisione che a mano richiederebbe ore di lavoro artigianale.
Nei corsi che tengo, questo è sempre il modulo che sorprende di più: gli studenti arrivano aspettandosi una funzione automatica, e invece scoprono quante decisioni concettuali ci siano dietro ogni clic. In questa guida vediamo cos'è, come funziona passo per passo e perché è il passaggio chiave di tutto il workflow del 3D footwear design.
Per il contesto professionale più ampio, puoi leggere prima la guida su come diventare 3D footwear designer.
Punti chiave
- Lo spianamento trasforma la superficie 3D non sviluppabile di una forma in una camicia 2D, accettando distorsioni controllate distribuite uniformemente.
- La tolleranza professionale tra metà interna ed esterna della camicia è 0-2 mm: oltre quella soglia il pattern è da correggere.
- Uno studio su Heliyon (2024) ha misurato uno spreco medio di materiale del 24,66% nel processo Oxford: la precisione digitale riduce direttamente questo costo.
- Romans CAD dichiara che il flusso 3D riduce le iterazioni di prototipo da 4-5 a 1-2, abbattendo i costi di prototipazione di oltre il 70%.
- Il passo successivo dopo la camicia è la costruzione della tomaia: guida completa su Icad Universe.
Cos'è la forma (last) e perché è il punto di partenza
Prima di capire lo spianamento, bisogna capire da dove si parte. La forma (in inglese last) è il modello 3D su cui si costruisce ogni elemento della scarpa: niente spianamento corretto senza una forma digitale solida come base. INESCOP, l'istituto tecnologico calzaturiero che sviluppa Icad Universe, segnala che il software importa forme nei formati HOR, LST, STL, IGS, SEC e OBJ, coprendo qualsiasi pipeline professionale (INESCOP, pagina ufficiale Icad Universe).
La forma è un blocco a sezione ovale, tradizionalmente in legno, oggi spesso digitalizzato come mesh 3D, che riproduce la geometria del piede umano con le correzioni necessarie per calzabilità ed estetica. Non è identica al piede: è studiata per dare alla scarpa la silhouette desiderata, distribuire la pressione in modo corretto e permettere alla tomaia di distendersi nel modo giusto.
Ogni forma ha una sua personalità: altezza del collo del piede, curvatura del tallone, angolo del tacco, ampiezza della punta. Cambiare anche solo uno di questi parametri cambia radicalmente l'aspetto e il fit della scarpa risultante.
Nel workflow digitale, la forma è il modello 3D di riferimento su cui si costruisce tutto il resto. Prima di toccare un pattern, il modellista posiziona sulla forma alcune linee fondamentali che delimitano le zone della tomaia e serviranno come guida per lo spianamento. Per approfondire la modellazione della forma, leggi la guida su modellare il last in Icad Universe.
Cosa significa "spianare" una forma calzaturiera?
Lo spianamento è il processo di sviluppo geometrico di una superficie 3D non sviluppabile in un pattern 2D piatto, minimizzando le distorsioni di area e lunghezza. In termini pratici: una superficie è "non sviluppabile" quando è curva in due direzioni contemporaneamente, come la buccia di un'arancia o la calotta di una forma calzaturiera. Il comando Squish di Rhino, che usa lo stesso principio algoritmico di molti software calzaturieri, segnala le zone di compressione con marcatura rossa e quelle di allungamento con marcatura verde, permettendo al modellista di valutare dove la distorsione è concentrata (McNeel, documentazione ufficiale Rhino 8 — comando Squish).
Immaginate di prendere quella buccia d'arancia e voler ottenere una superficie piatta. Se la incidete e la aprite, non ottenete un rettangolo perfetto: si strapperà e si deformerà, perché la superficie sferica non si sviluppa in piano senza discontinuità. La forma calzaturiera ha lo stesso problema, solo che non possiamo permetterci strappi.
Lo spianamento è l'arte di gestire queste distorsioni in modo controllato. Il software divide la superficie in migliaia di piccoli triangoli (una mesh), calcola come ciascun triangolo si deformerebbe se portato in piano, e ricompone il tutto in una sagoma coerente. È lo stesso principio usato dai cartografi per disegnare mappe piatte di un pianeta sferico, con la differenza che qui la tolleranza deve stare nei millimetri.

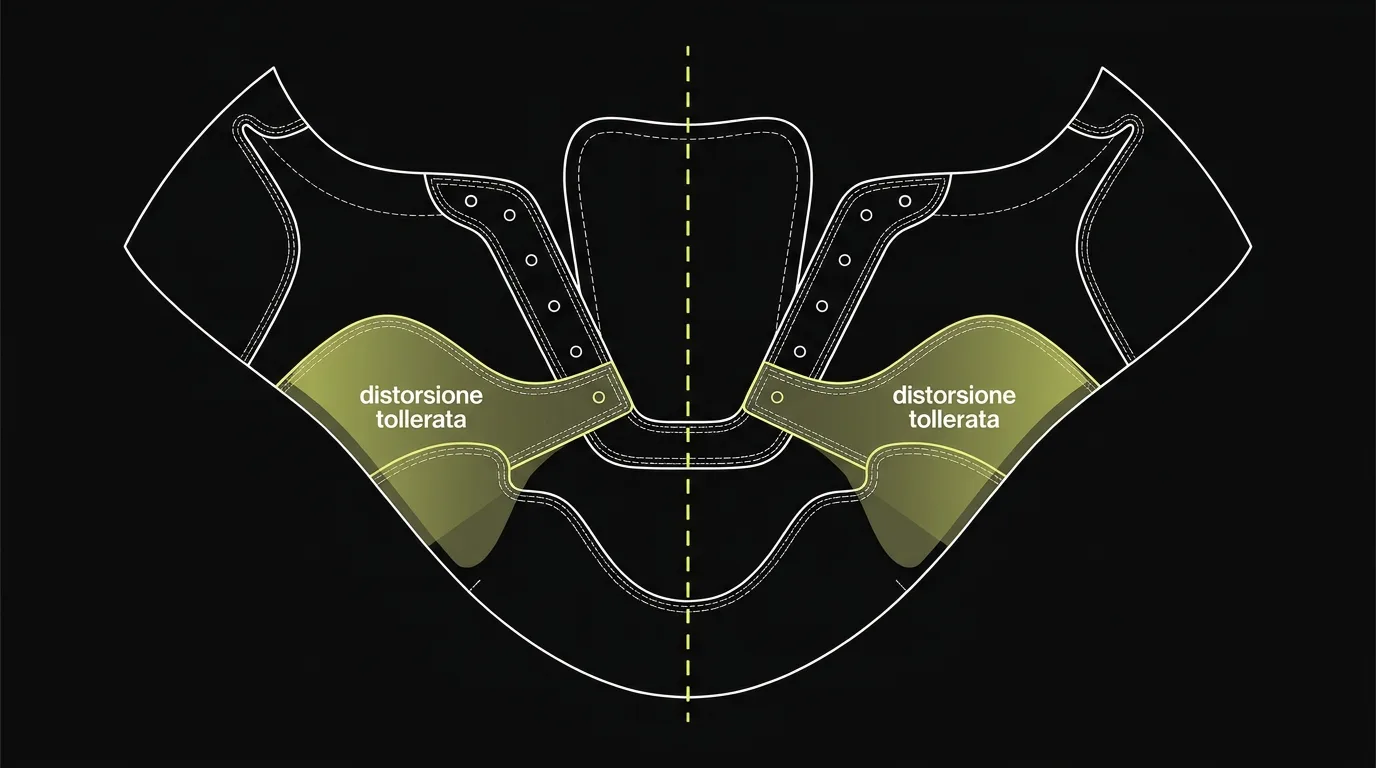

La "camicia": il risultato dello spianamento
La camicia è il pattern grezzo da cui il modellista comincia a disegnare le singole parti della tomaia. Questa sagoma 2D, chiamata upper shell in inglese, è il "negativo" della forma: se la ritagliaste in un materiale inestensibile e cercaste di riavvolgerla sulla forma, tornerebbe ad adattarsi alla sua superficie curva, a meno delle piccole tolleranze distribuite nel calcolo. Vale la pena soffermarsi su un dato: uno studio pubblicato su Heliyon (2024) ha misurato che lo spreco medio di materiale nel processo di sviluppo della tomaia di una Oxford è del 24,66%, con un utilizzo medio del 73,89% (Hasan et al., Heliyon 2024 — PMC). Una camicia imprecisa amplifica questo spreco già strutturale.
La camicia non è ancora un pattern di produzione. È la mappa del territorio: senza di essa, ogni linea tracciata sulla forma sarebbe inutilizzabile in 2D, perché non sapremmo come "aprirla" correttamente.
Nel metodo tradizionale, la camicia si otteneva applicando nastro adesivo sulla forma strato per strato, staccandolo e riportandolo su carta. Un processo paziente, artigianale, soggetto all'abilità manuale del modellista. Ho visto modelliste esperte farlo in modo straordinario, ma il risultato cambia ogni volta. Con il software 3D, questo passaggio diventa automatico e ripetibile con precisione matematica.
Come funziona lo spianamento in Icad Universe passo dopo passo
Icad Universe di INESCOP è l'unico software che integra ambiente virtuale 3D e ambiente tecnico 2D in un unico programma, operanti contemporaneamente, ed è in grado di spianare qualsiasi tipologia di forma, inclusi stivali e stivaletti (INESCOP, pagina ufficiale Icad Universe). Vediamo nel dettaglio come Icad Universe esegue questo processo: ogni step ha una logica precisa che riflette i principi della modelleria tradizionale, tradotti in operazioni digitali.

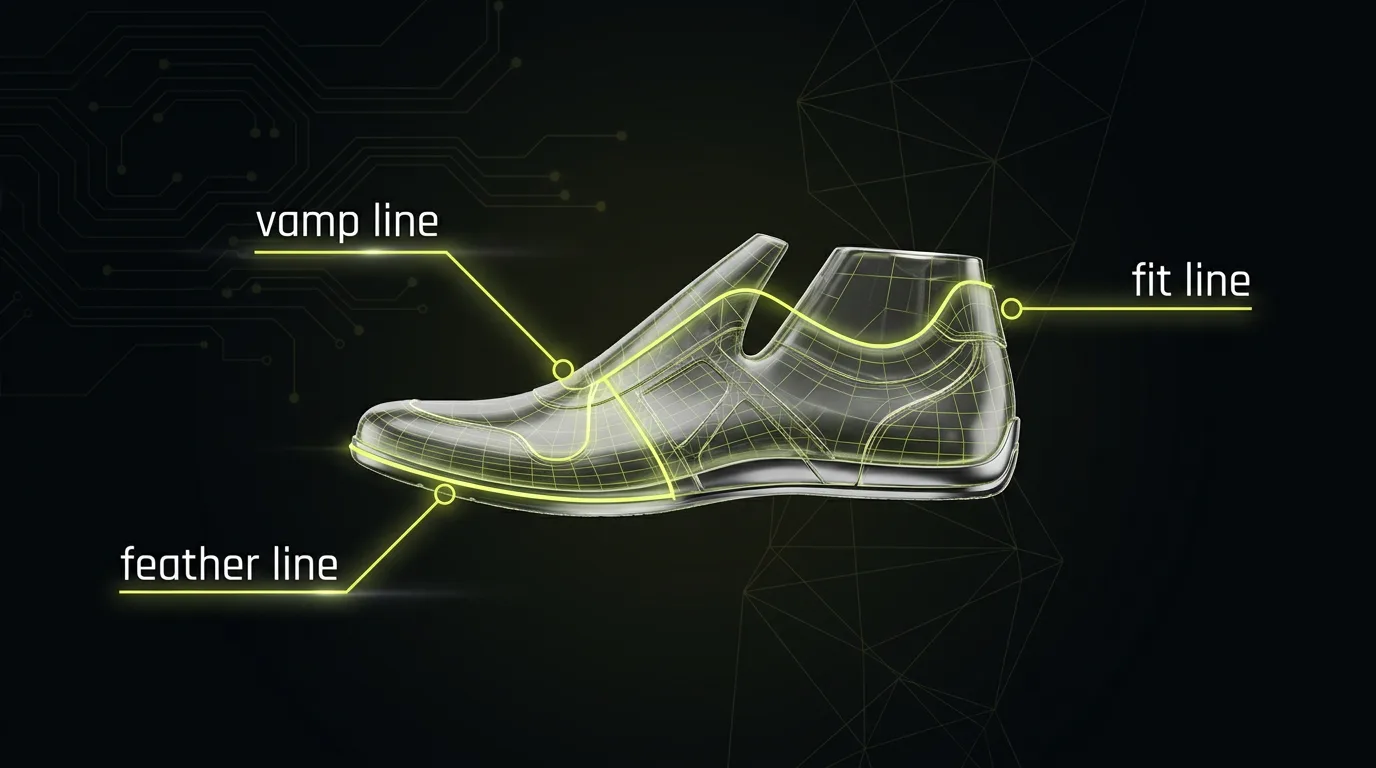

Step 1: Preparare la forma con le linee di riferimento
Tutto inizia dal posizionamento di tre linee fondamentali sulla forma 3D:
- La vamp line (linea superiore): definisce il bordo superiore della tomaia, dal collo del piede fino alla punta.
- La feather line (linea inferiore): il perimetro della suola, dove la tomaia incontra la soletta.
- La fit line: una linea di riferimento con tre punti di ancoraggio che definisce la calzata della forma, comunicando al software la "personalità" volumetrica di quella forma specifica.
Queste linee non sono decorative: sono i confini del territorio che lo spianamento dovrà sviluppare. Nella mia esperienza con studenti che arrivano da Rhino, questo è il punto in cui la maggior parte degli errori viene commessa: le linee sembrano intuitive ma ogni millimetro di posizionamento influisce sulla camicia finale.
Step 2: Calcolare le mezzerie
Il software calcola due linee di mezzeria: una anteriore (sul davanti della punta) e una posteriore (al centro del tallone). Funzionano come assi di simmetria, suddividendo la forma in metà interna e metà esterna, e serviranno come riferimento durante il controllo qualità.
La mezzeria frontale è quella critica. Se è posizionata male, la camicia risultante sarà asimmetrica e lo spianamento andrà interamente corretto.
Step 3: Creare la mesh sulla superficie
Questo è il passaggio "invisibile" ma fondamentale. Icad Universe genera una griglia triangolata — una mesh — che copre l'intera superficie della forma tra le linee definite al punto 1. Il plugin 3DShoemaker per Rhino usa un approccio analogo, lavorando su una versione quad-meshed del modello perché le mesh si appiattiscono meglio delle superfici NURBS dirette (3DShoemaker, Flattening Shoemaking Patterns).
Immaginate di coprire la forma con una rete a maglie fitte: ogni maglia è un piccolo triangolo planare che approssima la curvatura locale della superficie. Più la mesh è fitta, più fedele sarà lo spianamento risultante.
Step 4: Il calcolo dello spianamento
Il software applica l'algoritmo di sviluppo: ogni triangolo della mesh viene "aperto" e ricomposto in piano, ottimizzando la distribuzione delle distorsioni sull'intera superficie. Il risultato è la camicia 2D, generata in tempo reale in pochi secondi.
Step 5: Controllo qualità
Qui entra la competenza del modellista. Icad Universe mostra il risultato dello spianamento con la possibilità di sovrapporre la metà interna e la metà esterna della camicia per verificarne la simmetria.
La tolleranza accettabile è 0-2 mm di scarto. Se le due metà non si sovrappongono entro questa soglia, la mezzeria frontale non è corretta e va aggiustata. Si torna allo step 2, si corregge la linea, si ricalcola. Questo ciclo di verifica è essenziale: una camicia non simmetrica produce pattern distorti, e pattern distorti producono scarpe che non calzano bene.
Step 6: Smussatura e fine-tuning
Una volta verificata la simmetria, si procede alla rifinitura del profilo. Le linee della camicia vengono smussate, eliminando gli spigoli vivi introdotti dalla triangolazione, e il contorno viene ottimizzato per la successiva fase di drafting.
La camicia è pronta.
Perché lo spianamento digitale è più preciso del metodo tradizionale
Romans CAD stima che il flusso 3D riduca le iterazioni di prototipo da 4-5 (processo tradizionale: schizzo 2D, disegno di forma, spianamento, taglio, assemblaggio) a 1-2, con una riduzione dei costi di prototipazione superiore al 70% (Romans CAD, pagina 3D Footwear Design). Questi numeri riflettono qualcosa che vedo concretamente nei brand con cui lavoro: non è solo questione di velocità, è questione di eliminare l'errore di trascrizione tra passaggi.
Il metodo manuale con nastro adesivo funziona. I modellisti esperti lo padroneggiano da decenni e producono risultati eccellenti. Ma ha limiti strutturali che il digitale supera su quattro fronti concreti.
Ripetibilità. Ogni volta che rifate lo spianamento a mano, il risultato cambia leggermente. Con Icad Universe, data la stessa forma e le stesse linee di riferimento, il risultato è sempre identico. Questo è critico in produzione industriale, dove la stessa forma viene usata per centinaia di modelli nel corso degli anni.
Velocità. Applicare il nastro su una forma, staccarlo, riportarlo in piano e rifinirlo richiede ore. Il processo digitale richiede minuti, incluso il controllo qualità.
Tracciabilità. Il file digitale è storico. Potete riaprire una forma di tre anni fa e rifare lo spianamento in un attimo, anche se il modellista che l'ha creata non lavora più in azienda.
Integrazione nel workflow. La camicia digitale entra direttamente nel software di pattern-making, eliminando il passaggio carta-scanner che nel metodo tradizionale introduce ulteriori margini di errore.
Per un confronto tra i diversi strumenti disponibili sul mercato, leggi l'articolo sui software di design calzature.
Domande frequenti sullo spianamento calzaturiero
Ogni forma richiede un nuovo spianamento?
Sì, lo spianamento è specifico per ogni forma perché dipende dalla sua geometria unica. Cambiare anche solo il numero di misura, passando per esempio da un 37 a un 39, genera una forma diversa che richiede il suo spianamento. In Icad Universe, una volta impostato il workflow per una famiglia di forme, replicarlo su taglie diverse richiede pochi minuti, mantenendo le stesse linee di riferimento proporzionate.
Lo spianamento è uguale per stivali e scarpe basse?
Il principio è lo stesso, ma la complessità varia in modo significativo. Uno stivale ha una superficie molto più estesa e con curvature articolate nella zona della caviglia e del gambale. INESCOP conferma che Icad Universe spiana qualsiasi tipologia, inclusi stivali e stivaletti, in modo accurato e affidabile (INESCOP, Icad Universe). Per gli stivali, la fase di controllo qualità allo step 5 diventa ancora più critica perché l'errore si amplifica su una superficie grande.
Quanto è preciso lo spianamento automatico?
Nella pratica professionale, Icad Universe produce camicie con distorsioni inferiori a 2 mm sulle zone critiche della tomaia. La precisione dipende però dalla qualità della forma digitale di partenza e dalla correttezza delle linee di riferimento inserite dall'utente. Uno studio su Heliyon (2024) ha misurato un'accuratezza del 95,46% (R² = 0,9546) in un modello matematico 3D-to-2D applicato alla Oxford (Hasan et al., Heliyon 2024 — PMC). Un digitale impreciso in ingresso produce uno spianamento impreciso in uscita.
Posso modificare la camicia dopo lo spianamento?
Sì, e nella pratica lo si fa quasi sempre. La camicia generata automaticamente è una base matematica, non un pattern definitivo. Il modellista interviene per correggere il profilo in base alla sua esperienza, spesso aggiungendo piccoli compensi o modificando le curve in punti dove il materiale si comporta diversamente durante la lavorazione. Icad Universe permette queste modifiche mantenendo il collegamento con la forma 3D di origine, così è possibile verificare in tempo reale l'impatto delle correzioni.
Esiste una differenza tra spianamento per materiali diversi?
Sì, ed è un aspetto che spesso si sottovaluta. Pelli morbide cedono diversamente rispetto a materiali sintetici rigidi durante il montaggio. Il brevetto Siemens/Nike (US11775697B2) descrive tecniche di riconoscimento della fibra e simulazione di appiattimento che tengono conto della curvatura e delle caratteristiche specifiche del materiale nel calcolo del pattern (Google Patents, US11775697B2). In Icad Universe il modellista può intervenire manualmente nella fase di fine-tuning per compensare questi comportamenti.
Passo successivo: costruire la tomaia
Leggere di spianamento è utile per capire il concetto. Ma impararlo davvero significa farlo: posizionare le linee sulla forma, vedere la mesh generarsi, controllare la simmetria e correggere quando qualcosa non torna.
La camicia è il punto di partenza, non il punto di arrivo. Una volta ottenuta, il lavoro di drafting trasforma la camicia in pattern di produzione: dove passa la cucitura tra vamp e counter, dove si posiziona la linguetta, come si sviluppano i rinforzi. Questo è il passo successivo nel workflow di Icad Universe.
Leggi la guida completa: Creare la tomaia della scarpa in Icad Universe
